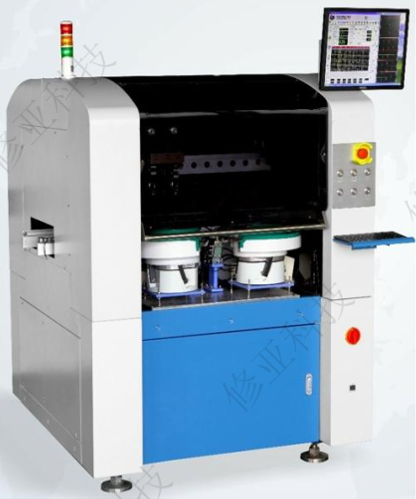

Máy cắm linh kiện dị hình bằng thị giác

Đặc điểm:

Thiết kế mô-đun: thay đổi dây chuyền nhanh chóng, tiết kiệm thời gian, nâng cao tính linh hoạt trong sản xuất;
Thiết kế bộ cấp liệu dạng nhúng: tiết kiệm diện tích nhà xưởng;
Nền tảng và phần mềm của máy dán chip (SMT): vận hành ổn định, đáng tin cậy;
Camera CCD: chụp và định vị chính xác, đảm bảo độ chính xác và hiệu suất cắm linh kiện;
Quản lý số hóa: tránh sai sót do thao tác thủ công, nâng cao độ tin cậy sản xuất;
Tự động nhận dạng cực tính linh kiện: ngăn ngừa cắm ngược linh kiện;
Chức năng tạo hình chân linh kiện một lần: loại bỏ công đoạn cắt chân lần hai, giảm chi phí đầu tư và nhân công;
Phần mềm quản lý thông minh: hỗ trợ giám sát thiết bị từ xa theo thời gian thực, đáp ứng sản xuất thông minh công nghiệp 4.0;
Hiệu quả sản xuất: cắm linh kiện chính xác, đảm bảo chất lượng sản phẩm đồng nhất, tiết kiệm chi phí, nâng cao năng suất.

Danh mục: Sản phẩm

Thông số	Giá trị	Thông số	Giá trị
Kích thước tổng thể	L1400 * W1160 * H1500 mm	Kích thước PCB	90 * 190~250 * 550 mm
Tốc độ gắn	1,2 s/pcs	Độ dày PCB	1 – 4 mm
Độ chính xác lặp lại của trục X/Y/Z	±0,01 mm	Cơ chế hút linh kiện	Loại kẹp 4 chân hoặc kiểu miệng hút có thể hoán đổi linh hoạt
Thanh trục	2 – 4 thanh trục	Chiều cao linh kiên tối đa	45 mm phía trên, 15 mm phía dưới
Độ gắn chính xác	±0,01 mm	Dung lượng khay nạp	2-6 pcs
Kích thước linh kiện	11 mm – 30 30 mm	Máy ảnh CCD	Máy ảnh kỹ thuật số 200W pixel
Phương pháp điều chỉnh chiều rộng đường ray	Điều chỉnh độ rộng tự động kỹ thuật số	Hình thức cấp linh kiện	Dạng rời/khay linh kiện/ống cấp liệu/băng tải phẳng
Chịu tải đường ray	≤3,0 kg	Nguồn điện	1 pha AC220V (50Hz)
Phương pháp vận chuyển PCB	Ba phần vận chuyển vành đai độc lập	Công suất định mức	2,2 KVA
Hướng vận chuyển PCB	Vào trái ra trái, vào phải ra phải	Cân nặng	1500 kg
